新型螺旋分级机的设计及使用

螺旋分级机是选矿生产线上的重要分级设备,通常与磨矿设备形成闭路, 高效作业效率。但是由于传统的螺旋分级机设计工艺已经不能满足现代矿业的生产需求,所以不断有改进型的设备问世。

1、复合式圆筛螺旋分级机

该设备以螺旋分级机为基础,采用先进的复合分级技术,构成为一种新型高效的复合分级设备。新型复合分级技术是根据固体颗粒的物理尺寸和在液体中的沉降速度两个物理特征差异,将两者相结合,形成固体颗粒在要求的粒度条件下进行分离的技术。它把固体颗粒分成沉降分级和筛分分级两个阶段来加以分离。

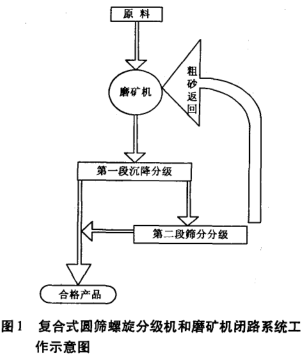

同时由于矿浆先进行了水力分级,因此含泥少,含木质杂质少,可提高筛分 。此外,在复合式圆筛螺旋分级机内,返砂的粒度可由圆筒筛控制,故可降低分级浓度,避免溢流中混入粗粒。复合式圆筛螺旋分级机除保留了原螺旋分级机磨损低、工作可靠和筛分分级效率高的优点外,还使两种分级方法进行了 配合。图1为复合式圆筛螺旋分级机与磨矿机闭路循环系统示意图。

复合式圆筛螺旋分级机和磨矿机闭路系统工作示意图

2、斜窄流螺旋分级机

斜窄流螺旋分级机是利用了斜浅层沉降原理和窄流分离原理,主体功能结构为斜窄流分级组合体及螺旋体。斜窄流螺旋分级机既具有简便实用的优点,又具有普通分设备无法达到的分级质效率,而且性价比高、能耗低,但该设备在设备可操作性及适应性方面尚有不足,仍需进一步 。

3、新型多段圆锥螺旋分级机

新型多段圆锥螺旋分级机(结构见图1)在传统的螺旋分级机基础上进行了结构上的大变革,它采用圆锥螺旋和圆锥面形槽体结构,使其在同一台螺旋分级机上构成多个分级室,产生多个分级面(至少两个),这样就能对球磨产品进行反复多次分级,结果相当于几台传统螺旋分级机串联工作 ,提高了分级效率,有利于沉砂中细粒的分出,达到减少反富集的目的。

多段圆锥螺旋分级机结构图

4、螺旋分级筛分机

该机主要是在原螺旋分级机的后部增加了一段与螺旋叶片同步旋转的圆筒形筛网及与之配套的冲洗水管、进料器和筛上排料口。在筛子内部,装有内螺旋叶片,槽体的后部被改装成筛下接矿槽,用来接取筛下产品。

螺旋分级筛分机将干涉沉降分级原理和筛分分级原理有机地结合起来,强化了分级流程。有效地提高了分级效率,螺旋分级筛分机系传统螺旋分级机改造而成,结构较简单、改造费用低廉,无需变动厂房结构和安装基础,但在返砂量较大的分级作业中,筛子的强度和耐磨问题限制了该设备的大型化和工业化。

分级设备产品的不断丰富满足了工业生产的不同需求,同时也在不断推进矿山机械行业技术水平的不断进步。我们红星分级机厂家就是在不断的发展中升级我们的设备,以优质的设备满足用户需要。
