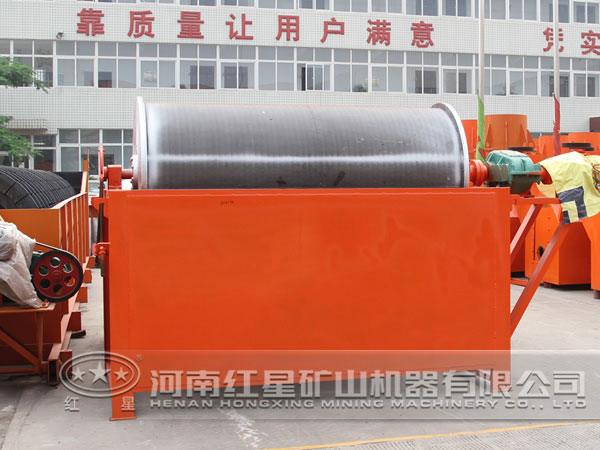

对于永磁筒式磁选机来说，磁系结构的设计是关键，合理的磁系结构设计能够保证设备的磁选效率。为此，我们磁选机厂家对大型永磁磁选机的设计进行了深入研究。
永磁筒式磁选机磁系设计原则
1、 具有较高的磁场强度。常规筒式磁选机是以开放式磁系设计为前提的额，因此，提高磁选机的磁场强度很重要。
2、 合适的径向磁场梯度和磁场作用深度。磁系的径向磁场梯度越大越好，但是磁场梯度和磁场深度是矛盾的，磁场梯度越大，磁场的作用深度越小，两者兼顾时磁系设计的一项重要任务。
3、 周向磁场梯度应尽可能小。周向磁场梯度越大，周向磁场力也就越大，该力将矿粒吸到高场强区，并且质量在磁场峰值附近，阻碍了磁性颗粒的顺利排出，降低选矿效率。
4、 根据分选要求，确定合理极数。如果需强化分选作业，极数越多，翻转的次数越多，对于提高精矿品位是有利的；如以提高分选回收率为指标，则极数不宜过多，过多的翻转次数对于选矿的回收率有负面影响。
在以上磁系设计原则的指导下，我们对筒式磁选机的磁系进行了合理设计。
1、 采用小极面宽度、笑的磁极看度与间隙比可以有效增加径向磁场梯度，减小周向磁场梯度，对于矿物分选品位提高有利。
2、 增大磁系半径，设置多磁极，强化分选作业 。
3、 在磁系设计选型时综合考虑矿物的特性、处理能力、选矿目标等因素，提出表面磁场强度、磁场深度、极矩及极数等要求。
4、 锲形辅助磁极可以有效防止漏磁，对于磁性的利用是有益的。
合理的磁系设计是永磁筒式磁选机质量高低的关键指标，我们红星深知这一点，所以我们的设备在设计时都采用上述方法进行，磁选机的综合性能较高。
